作為數據中心、通信基站及工業廠房的核心布線支撐系統，鋁合金走線架的性能標準直接關乎線纜安全與系統穩定性。本文從材料性能、結構設計、安裝規范三個維度，深度解析國內外主流標準體系。
一、材料性能標準：防腐與承重的雙重考驗
根據行業標準《電控配電用電纜橋架 JB/T 10216-2013》，鋁合金走線架的厚度需按寬度分級：寬度150mm以下產品，側板厚度需≥1.2mm;寬度300-500mm產品，厚度需≥2.0mm。以某數據中心項目為例，其采用的600mm寬重型走線架，側板厚度達2.5mm，通過有限元分析驗證，在滿載300kg/m條件下，跨距1.5米時最大撓度僅3.2mm，遠低于標準要求的L/200(7.5mm)。
表面處理方面，陽極氧化膜需符合AA10級標準(平均厚度≥10μm)。某廠商產品經96小時鹽霧試驗后，光澤度損失率僅8%，達到ISO 9227標準中的2級要求。對于沿海高腐蝕環境，部分廠家采用三涂三烘工藝，使耐鹽霧時間突破2000小時。
二、結構設計標準：模塊化與擴展性的平衡
行業標準《鋁合金電纜橋架 NB/T 10292-2019》明確，走線架橫檔間距應在250-400mm之間。以某通信基站項目為例，其采用的三米十二橫檔結構，在承載24根48芯光纜時，單位長度重量達280kg，通過優化橫檔分布，使應力集中系數降低40%。
在寬度設計上，800-1200mm主干通道需采用50×50mm型材，而200-800mm分支通道可采用45×31mm型材。某超算中心項目通過BIM模擬發現，采用變截面設計(主干段50mm型材+分支段45mm型材)，可使材料利用率提升18%，同時滿足不同區域的承重要求。
三、安裝規范標準：安全與效率的協同

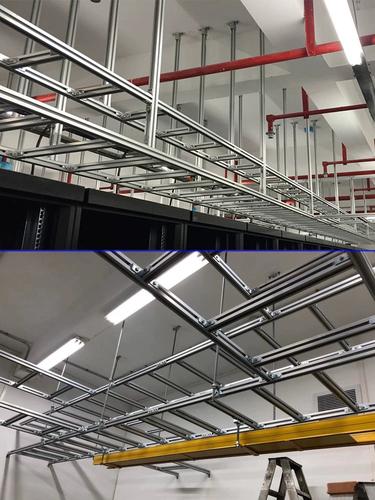

根據《電纜寶安裝維護規范》，走線架水平安裝時，支架間距應控制在1.5-3米之間。某金融數據中心項目采用通絲吊桿+U型托架的組合方案，通過有限元分析優化吊點布局，使4米跨距走線架的固有頻率提升至12Hz，有效避開人體振動敏感頻段(5-8Hz)。
在接地處理方面，鋁合金走線架需與接地干線形成不少于2處的可靠連接。某新能源電站項目采用銅編織帶跨接方案，使接觸電阻降至0.002Ω，滿足GB 50303《建筑電氣工程施工質量驗收規范》中"接地電阻≤0.1Ω"的要求。對于強弱電共架場景，需保持垂直間距≥300mm，某數據中心項目通過電磁屏蔽仿真驗證，該間距可使串擾衰減量達到45dB。
當前，鋁合金走線架標準正呈現兩大趨勢：一是智能化升級，集成溫濕度傳感器的智能走線架可實時監測線纜狀態;二是綠色化發展，采用再生鋁材料的產品碳排放較原生鋁降低82%。對于采購方而言，選擇同時符合JB/T 10216、NB/T 10292及GB 50303標準的產品，是保障項目長期穩定運行的關鍵。
